As máquinas de oxicorte CNC Tectronix, são fabricadas com produtos de alta qualidade, garantindo ótimos cortes com superfícies lisas e com ótimo acabamento.

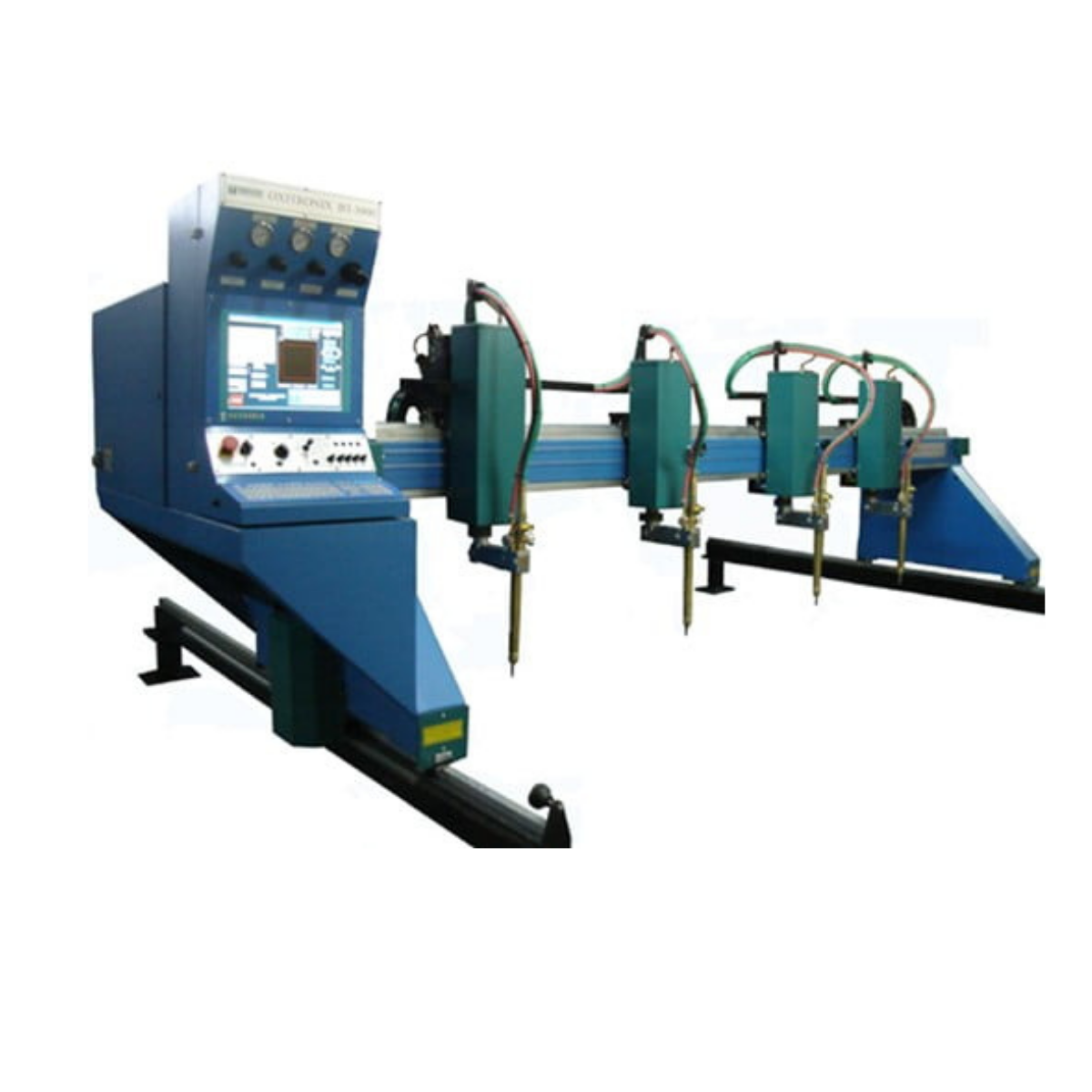

A máquina de oxicorte CNC é construída em forma de pórtico e com trilhos modulares permitindo que seu comprimento possa se estender para o comprimento útil de 6.000mm, 12.000mm, 18.000mm, 24.000mm e assim por diante. Sua largura útil inicia em 2.500mm, podendo chegar a 5.500mm (customizado).
A mesa de oxicorte CNC, pode ter vários maçaricos (canetas), para cortar qualquer tipo de formas (peças) geométrias, ou com maçaricos especiais para cortar tiras, para fabricação de vigas W, I, para área de construção metálica.
A máquina de oxicorte CNC, pode ser equipada com a sistema de acendimento automático dos maçaricos (canetas), assim como podem ter sistema de controle de altura automáticos também (controle de altura capacitivo).
A máquina de oxicorte CNC é um processo de corte ainda muito utilizado na indústria. Como vantagens temos:
- Corte de grandes espessuras de aço carbono
- Corte sem chanfro (ângulo de corte zero)
- Corte de várias peças ao mesmo tempo (temos máquinas com 12 maçaricos ou mais)
- Bom acabamento de superfície
- Custo relativamente baixo em relação aos demais processos de corte
- Baixo consumo de energia elétrica
Longa duração dos bicos de oxicorte
Características Técnicas Oxicorte CNC
|
Largura Útil de Corte |
1.500 a 3.200 mm |
|||
|
Comprimento Útil de Corte |
3.000 a 24.000 mm |
|||
|
Garagem |
1000 mm |
|||
|
Velocidade Máxima de deslocamento |
8 m/min a 25 m/min |
|||
|
Precisão de posicionamento |
+/- 0,1 mm |
|||
|
Precisão de repetitividade |
+/- 0,1 mm |
|||
|
Alimentação |
380 / 220 V |
|||
|
Número de Maçaricos |
1 a 12 |
|||
|
Espessura Máxima de Corte |
350 mm |
|||
|
Potência |
~5 KVA |
|||
Composição Oxicorte CNC
ESTRUTURA MECÂNICA:
A máquina oxicorte cnc, é construída em forma de pórtico, montada sobre uma estrutura muito rígida de tubos soldados. A máquina é muito forte e robusta.
Nos trilhos longitudinais são posicionadas as guias para deslizamento do pórtico transversal. As cremalheiras longitudinais estão fixadas na parte externa dos trilhos garantindo precisão no deslocamento.
A velocidade máxima de deslocamento é de até 25.000 mm/min;
Assim como no eixo longitudinal, a tração transversal é feita por pinhão e cremalheira;
No pórtico transversal da máquina de oxicorte CNC é construído em aço onde estão posicionadas a guia transversal, a cremalheira e as estações de oxicorte;
Na mesa de oxicorte CNC é fornecido com uma estação de corte principal onde é posicionado o motor de tração transversal;
Motores
- Motores DC Brushless (sem escovas) – sem manutenção;
- Motorização dupla no movimento longitudinal
- Alto Torque
- Precisão Total
- Altas Velocidades
- ACIONAMENTO DOS MOTORES DIGITAIS;
- Proteção contra sobretemperatura, sobretensão, sobrecorrente e sobrecarga.
Controle Numérico Computadorizado (CNC)
Funcionalidades do painel de controle:
- Botão START / STOP
- Função Retroceder
- Tela em português
- Simulação de corte em velocidade rápida
- Possibilidade de corte em retalhos (Zero peça)
- Teste do plasma em manual
- Pausa no programa com posterior Start
- Modo de edição do programa para alguma correção
- Movimento da máquina em todas as diagonais
- Visualização das peças durante o corte em tempo real com o posicionamento exato da máquina
- Visualização do programa de corte linha a linha
- Biblioteca parametrizável com 49 peças
- Função de Corte Comum)
- Função de Nesting (arranjo)
Controle De Altura Capacitivo Máquina De Oxicorte CNC
Com este sensor automático de altura a máquina de oxicorte CNC da Tectronix o maçarico se ajusta automaticamente a chapa de corte, mesmo que a chapa tenha imperfeições ou empene durante o corte.
A máquina de oxicorte CNC, com este sistema ajustamos a sensibilidade do sensor capacitivo e a altura desejada do bico de corte em relação a chapa eu está sendo cortada.
Acendimento Automático
A máquina de oxicorte CNC também pode ser equipada com sistema de acendimento automático dos maçaricos, tudo controlado pelo CNC.
oftware Cadcam - Smartnix – Com Nesting (Arranjo) Automático
Arranjo Automático
Sangria de Corte
Relatório Gerencial
Neste software da máquina de oxicorte CNC temos como principais características:
– Importação de desenhos de AutoCad (DWG e DXF)
– Giro, Espelho, Trim, Zoom de peças
– Arranjo (Nesting) das peças em manual e automático
– Entrada e saídas de corte automático
– Parametrização da sangria (Kerf) de corte, de acordo com as fontes utilizadas
– Simulação de corte em 2D e 3D
– Alteração no sentido de corte
– Geração da velocidades de corte diferentes para retas e raios
– Função de ponte (uni duas ou mais peças), economiza piercing (furos)
– Função de marcação
– Relatórios com os tempos de corte
– Geração da linguagem ISO para máquina
