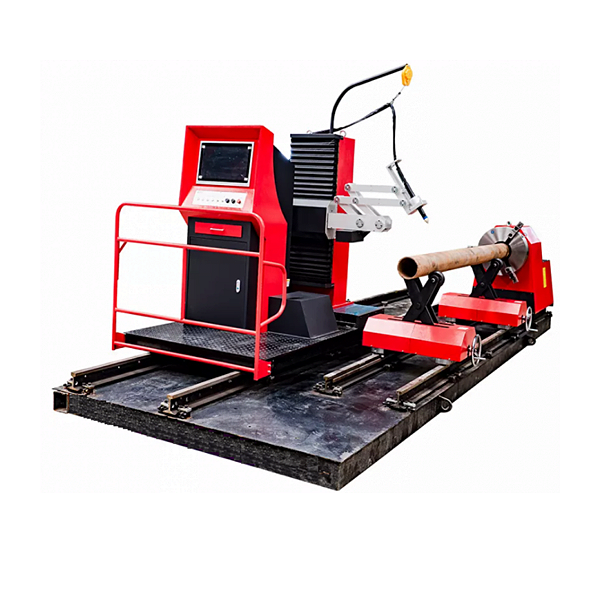

Máquina Plasma De Corte De Tubo Cnc TMS-60GX (6 eixos)
Aplicações
A máquina plasma cnc de corte de tubo TECTRONIX modelo TMS-60GX de linha de intersecção de tubos redondos é usada para cortar vários tubos feitos de aço carbono, aço inoxidável e outros materiais, e é amplamente utilizada nas indústrias de vasos de pressão, processamento de tubos, estrutura de grade, estrutura de aço, engenharia naval, oleoduto, etc
Características
-
- A mesa de corte plasma cnc de tubo de fio de interseção de tubo CNC da série TMS-60GX é um tipo de equipamento para cálculo automático e corte da junta da extremidade do tubo de aço.
- A máquina plasma de corte de tubo CNC adota controle de coeficiente de coordenada cilíndrica, e o número de eixos de controle é de 6 eixos e 5 articulações. Possui interface avançada, função de corte de superfície de sulco de ângulo variável de entrada de parâmetro, não circularidade da tubulação e função de compensação de excentricidade.
- Na máquina plasma de corte de tubo CNC a interface de controle numérico da máquina de corte de tubo 3/CNC é combinada com gráficos e dados. A operação é muito simples: o operador só precisa definir os parâmetros como o raio do tubo principal e do ramal, o ângulo de interseção, a velocidade de corte e assim por diante.
- A mesa de corte plasma cnc de tubo de fio de interseção de tubo CNC da série TMS-60GX é um tipo de equipamento para cálculo automático e corte da junta da extremidade do tubo de aço.
Principais Características Plasma CNC Corte De Tubos TMS-60GX
|
Comprimento do tubo |
12.000mm (podendo ser extendido) |
|
Diâmetro do Tubo |
60mm ~ 500mm |
|
Velocidade de Rotação do Tubo |
0 ~15 RPM (customizado) |
|
Precisão de Zeramento |
±0,2mm/m |
|
Ovalizaçao do Tubo |
≤ 2% |
|
Precisão de Trabalho |
±0,2mm/m |
|
Número de Eixos Controlados pelo CNC |
6 Eixos |
|
Tamanho do Mandril |
500mm (customizado) |
|
Curso da Tocha Plasma |
400mm |
|
Peso Máximo do Tubo |
1.500Kg |
|
Fonte de Plasma |
Convencional ou Alta Definição |
|
Ovalização do tubo |
≤ 1.0mm |
|
Oxicorte |
Opcional |
