As máquinas fresadoras Router Industrial fabricadas pela TECTRONIX, são fortes, robustas, construídas com materiais e componentes de alta qualidade, versatilidade e durabilidade.

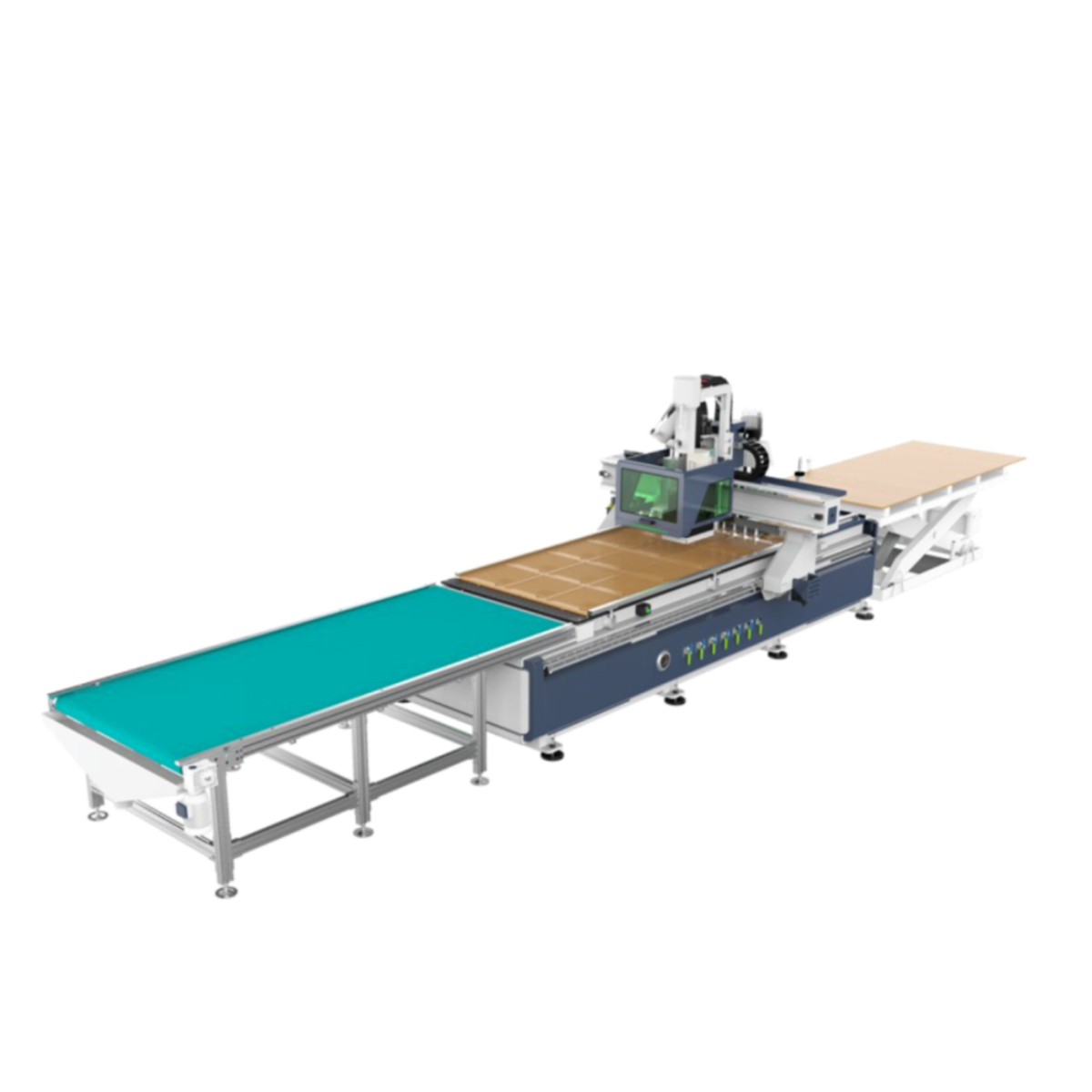

A router de alimentação automática é muito versátil e necessita muito pouco da intervenção do operador, pois a máquina tem a alimentação de chapa automática, alinhamento da chapa automática e descarga das peças cortadas, também de forma automática.
As máquinas router industrial são rápidas, precisas e com ótimo acabamento no corte de materiais.
As routers utilizam tecnologia avançada, o que se traduz na qualidade dos trabalhos realizados pela máquina.
As Máquinas router industrial são muito versáteis, pois cortam diversos materiais em diversas espessuras, tais como, acrílico, laminados, pedra, granito, madeira, MDF, alumínio, plástico, PVC, PETG, poliestireno, policarbonato, alumínio composto (ACM), material composto, entre outros materiais.
Por isso as máquinas router de alimentação automática, são aplicadas em diversos segmentos da indústrias, aeroespacial, indústria de móveis, indústria de comunicação visual, etc.
As Máquinas router industrial Tectronix utilizam spindle Italiano refrigerado ar ou água, controlado por potentes inversores de frequência. As router podem ter mesa de vácuo setorizada, coletor de pó, trocador de ferramentas automático com magazine de até 60 ferramentas, sensor de ferramenta, etc.
A máquina router industrial Tectronix, vem com software 3D para fresadoras.
Solicite um orçamento para comprar sua Máquina Router Industrial.
Sistema De Vácuo Sem Poeira
A Router CNC Tectronix possui um sistema que travar a peça na mesa, através do vácuo sem poeira, com uma potente bomba de vácuo de 7,5KW.
Trocador De Ferramentas Automático (ATC)
A CNC Router, Tectronix com o sistema de troca automática de ferramentas (ATC) conta com um magazine de 6, 8 ou 12 ferramentas. O tempo de troca de ferramenta é de 12 segundos. A eficiência do trabalho fica muito melhorada para trabalhos complexos com multi-processos que podem alcançar processamento rápido e preciso sem supervisão.
Sistema De Carregamento Automático
A Router CNC de alimentação automática (ATC), tem um sistema de carregamento automático de chapas, com elevador de tesoura. A router CNC, através de ventosas posiciona a chapa na mesa de trabalho. A router CNC possui um sistema de alinhamento automático da chapa em relação a mesa, cilindros pneumáticos fazem esta função de alinhamento, sem qualquer intervenção do operador da máquina.
Controlador CNC
A máquina router CNC Tectronix, conta com um sistema de controle da TLR-1325AF adota o sistema de SYNTEC de Taiwan mais avançado, que é amplamente aclamado internacionalmente e pode controlar perfeitamente 3 eixos, 4, 5, 6, 8 eixos. O sistema Syntec pode trabalhar on-line e links Wi-Fi, aumentando muito a inteligência do dispositivo.
Eletro Mandril (Spindle)
A router CNC é montada com o Spindle Italiano de 9KW, refrigerado ar. Este spindle é próprio para o ATC (troca automática de ferramenta). Com sua alta potência de 12 CV, o spindle faz cortes e usinagens rápidas e precisa, com giros de até 24.000RPM.
Principais Características Router Industrial
|
Dimensão Útil |
1300x1300mm | 1300x2500mm | 1500x3000mm | 2000x3000mm |
|
Spindle |
12,0CV ( 9,0 KW) HSD – Italiano |
|
Rotação do Spindle |
18.000 / 24.000 RPM |
|
Refrigeração |
Ar |
|
Curso Eixo Z |
200 mm |
|
Mesa com Vácuo |
SIM |
|
Precisão de posicionamento |
+/-0,01mm / 2000mm |
|
Transmissão X, Y e Z |
Pinhão / Cremalheira de Precisão |
|
Aspiração de Pó |
SIM |
|
Máxima Veloc. De Trabalho |
45m/min |
|
Velocidade Máxima |
80m/min |
|
Servomotores |
SIM ( 4 Eixos 750W) |
|
Alimentação |
220 Vac / 380Vac Trifásico |
|
Faixa de Temperatura de trabalho |
0° - 40°C |
Composição Básica
BASE ESTRUTURAL: A máquina router industrial é construída em forma de pórtico, com estrutura soldada em aço. As bases laterais são fabricadas em aço, sendo que todas as bases de apoio do sistema são usinadas e retificadas para apoio das guias lineares prismáticas retificadas. Depois de soldada a estrutura é levada um forno onde temos temperaturas na ordem de ~650° C, para alívio de tensão. Com isso evitamos erros de medidas nas diferentes temperaturas de trabalho do equipamento.
PÓRTICO TRANSVERSAL: A máquina router industrial tem o seu pórtico transversal feito em aço soldado que depois é usinado para apoiar as cremalheiras helicoidais de precisão e as guias lineares de alta precisão.
COMPONENTES DA MÁQUINA
Sensor de Ferramenta
Cremalheiras Helicoidais
Mesa de Trabalho
Inversor de Frequência
Spindle
Trocador de 16 Ferramentas (OPCIONAL)
Router Portal 5 Eixos
Router Mesa Dupla Cabeçote Móvel
Amostras de Peças:
