A laser de fibra óptica é um sistema de laser com tecnologia avançada, o qual possui alta qualidade nos raios laser.
A máquina laser de fibra tem um consumo de energia muito menor, comparado a laser de CO2. O rendimento da máquina laser de fibra é excelente com uma qualidade de corte muito boa também.
Máquina para corte de chapas de diversos materiais, como aço carbono, aço inoxidável, liga de alumínio, liga de titânio, aço galvanizado, cobre e outros.

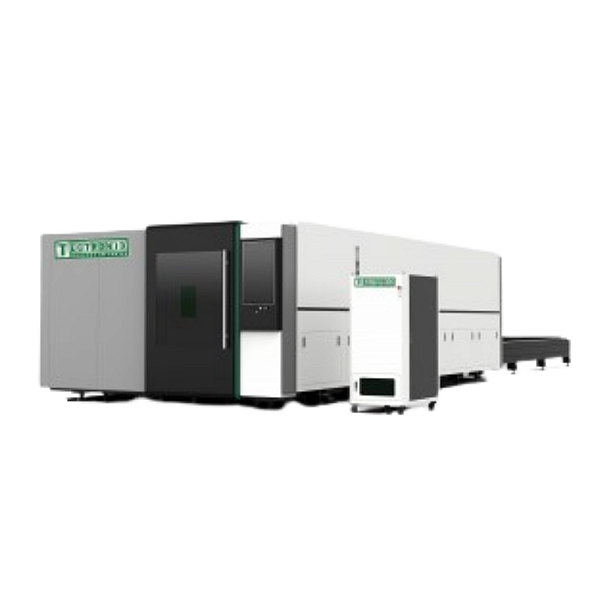

Os modelos FIBER EASYTEC, são modelos mais econômicos carenados, com mesa dupla (duplo pallet), gerador de fibra ótica Maxphotonics , comando Cypcut, cabeçote WSX (foco automático), sistema de exaustão eficiente, aceleração 1,0G e estabilizador de tensão.
Aplicações: corte laser de chapas metálicas, setor aero-espacial, eletrônicos, eletrodomésticos, peças de metrô/trem, indústria automotiva, setor de máquinas agrícolas, componentes de precisão, navios, equipamentos metalúrgicos, elevador, máquinas industriais, brindes e artesanato, ferramentas, adornos e outros.
Principais Características Técnicas Máquina Laser De Fibra Ótica
|
Dimensão útil de corte |
1,5x3,0m / 2,0x4,0m / 2,6x6,0m / 2,5x8,0m |
||||
|
Laser de Fibra Ótica |
MAX / IPG / RAYCUS |
||||
|
Potência Laser |
3KW / 4KW /6KW / 8KW / 12KW / 15KW / 20KW |
||||
|
Motorização |
Servomotor AC – Brushless FUJI / YASKAWA (Japão) |
||||
|
Mesa Dupla |
SIM |
||||
|
Cabeçote de corte |
Tipo suspenso com anti-colisão e foco dinâmico |
||||
|
Precisão de posicionamento |
+/-0,01mm |
||||
|
Repetibilidade |
+/-0,01mm |
||||
|
Aceleração |
1G - 2G |
||||
|
Velocidade Máxima |
80 - 145 m/min |
||||
|
Gases utilizados |
Oxigênio / Nitrogênio / Ar Comprimido |
||||
|
Comprimento de onda laser |
1064 nm |
||||
|
Alimentação |
220 Vac / 380Vac Trifásico |
||||
|
Faixa de Temperatura de trabalho |
0° - 40°C |
||||
|
Sistema de Monitoramento por Câmera |
Frontal / Traseira |
||||
Composição Básica TFC-1530
Mesa de Corte Dupla Automática
A máquina de corte laser de fibra possui mesa dupla, enquanto uma mesa está na posição de corte a outra está carregada com chapa, quando acaba o corte da primeira chapa a máquina faz a troca automática das mesas, possibilitando o descarregamento das peças cortadas e o carregamento da nova chapa, fazendo que a produtividade do equipamento seja alto.
As mesas de corte extremamente robustas, são em aço soldado e normalizado em forno na temperatura de até ~650° e resfriado naturalmente, garantindo precisão total da máquina.
Pórtico Transversal
A máquina laser de fibra tem o seu pórtico tranversal feito em alumínio fundido, com material aeronáutico de alta dureza e resistência, garantindo leveza do sistema, que faz com que a máquina atinja altas acelerações com altas velocidades. Nos apoios das cremalheiras de precisão e guias lineares são feitas usinagens de alta precisão.
Fonte De Laser De Fibra Ótica
Uma marca consolidada na Ásia e Europa, com vida útil de mais de 100.000 horas.
CNC (Controle Numérico Computadorizado) – CYPCUT 2000
Destacamos suas principais características:
- Plataforma WINDOWS
- Interface amigável.
- Controle Remoto completo e funcional
- Hard Disk sólido (silicon disk), não trava, alta velocidade de processamento.
- CYPNEST – Nesting Automático
- Simulação do corte em alta velocidade.
- Tecnologia de corte através do material e espessura.
- Controle de altura do cabeçote automático
- Tela colorida de 24”.
- Comunicação ETHERNET e entrada USB
- Monitoração constante dos consumíveis do laser e aviso quando gastos
- Teclas de Start e Stop no próprio CNC
- CONTROLE REMOTO SEM FIO
Cabeçote De Corte
A máquina de corte laser de fibra pode ter uma das 3 melhores marcas de cabeçote do mundo: WSX, RAYTOOLS ou PRECITEC. Todos com foco automático.
Se houver ondulações na chapa o cabeçote acompanha e mantém sempre a distância correta entre a chapa e a lente de foco.
A máquina de corte laser de fibra ótica possui cabeçote com proteção múltipla. São 3 peças de lente de proteção, proteção altamente eficaz da lente de foco e da lente de colimação. O cabeçote possui resfriamento óptico de água de 2 vias, estendendo efetivamente o tempo de trabalho contínuo.
A máquina de corte laser de fibra tem um sistema de Foco Automático de Alta precisão e velocidade. A velocidade de focagem é de 100 mm/s e a precisão de repetição é de 1 μM. Classe IP65 à prova de poeira, placa de cobertura de espelho com proteção de patente, à prova de poeira sem ângulo morto.
